Vízmérő akna
Megbízható megoldás hegesztett műanyag aknával
A vízmérő aknák szerepe kulcsfontosságú a fogyasztási mérés, a bekötési pont védelme és a rendszer karbantarthatósága szempontjából. A hegesztett műanyag vízóraaknák az egyik legmegbízhatóbb, legmodernebb megoldást jelentik, legyen szó családi házról, ipari telephelyről vagy épületcsoport kiszolgálásáról.
A lakossági és egyéb vízbekötések mérőhelyének kialakítását az MSZ 22115:02 sz. szabvány illetve az ME 10-244-94 sz. előírás rögzíti. Amennyiben az épület több mint 2 méterre helyezkedik el a telekhatártól, a vízmérőt aknába kell telepíteni.
Az aknának biztosítania kell a mérő hozzáférhetőségét, leolvashatóságát, cserélhetőségét, fagy és vízborítás elleni védelmét. A járható, mászható kivitelű aknánál a Magyar Szabvány minimum 1,00 m-es belső átmérőt ír elő. Ennél kisebb átmérő csak akkor engedélyezett, ha az aknákból a szerelvények a felszínre emelhetők.
A hagyományos beton, illetve téglából készült vízmérő aknák építése költséges, időben lassú (pl.: a beton száradása), vízzáróságuk nehezen biztosítható, a mérő leolvasása körülményes.
Lényegesen célravezetőbb és kedvezőbb megoldás az előregyártott műanyag vízóra akna alkalmazása, mely a talaj és a talajvíz okozta mikrobiológiai és vegyi korrózióval szemben ellenálló, könnyen, gyorsan telepíthető és teljes vízzáróságot biztosít, és helyi vízszolgáltató igényei szerint alakítható ki, mert az aknákra vonatkozó előírások vízművek szerint más és más lehet.
Megfelel a vízmű előírásainak?
A mi aknáink az országban található valamennyi vízmű szolgáltató elvárásainak megfelel, a változásokat lekövetik.
Az MSZ 22115:02 szabványnak megfelelően készített járható vízmérő aknákban a leolvasás, a csere, illetve a karbantartás az aknában végezhető el. Ezen aknafajtákban a lakossági bekötések kialakításán túl lehetőség van ipari vízóra elhelyezésére is.
A vízmérő aknák mindegyike az MSZ 22115:02 szabvány előírásainak megfelelően készül és rendelkezik az ÉMI Építésügyi Minőségellenőrző Innovációs Nonprofit Kft által kiadott A-78/2016 számú Nemzeti Műszaki Értékelésével.
🔧 Mi az a hegesztett műanyag vízóra akna?
A hegesztett műanyag aknák forrógázos extrúziós hegesztéssel készülnek, PE vagy PP lágy lemezekből. Ez a technológia teljes vízzáróságot és kimagasló mechanikai stabilitást garantál.
Vízóra akna típusok:
- ● Kiemelhető szerelvényes aknák (pl. Ø500 x 1100 mm)
- ● Járható aknák (pl. Ø1000 x 1300 mm, létrával, MSZ 15670 szabvány szerint)
Mindkét típus elérhető a vízórák előtti vagy utáni szerelvények beépítésére, idomokkal, csonkokkal előkészítve.
Milyen előnyökkel jár?
- 100%-os vízzáróság: nincs illesztési hiba vagy szivárgás
- Felúszás elleni peremmel készül: stabil telepítés
- Szerelhetőség: bármikor megbontható és átalakítható
- Tartósság: 50+ év élettartam, időjárás- és UV-álló
- Gyors telepítés: előkészített csonkokkal érkezik
- Karbantarthatóság: belülről szerelhető
Mikor válasszuk ezt a megoldást?
- Ha fontos a kiemelhető szerelvény, műszaki beavatkozás lehetőségével
- Ha magas talajvíz van – a vízzáróság kulcsfontosságú
- Ha szűk helyen kell beépíteni – a kompakt, előregyártott kivitel előny
- Ha időt és munkadíjat akarunk spórolni: gyári kivitelezés gyorsabb mint helyszíni betonozás
Mire figyelj megrendeléskor?
- Igény szerint tartóbak a vízmérőnek (feszültségmentes szerelés)
- Bekötések csonkjai: NA25–NA110 között választható
- Fedél kialakítás: általában gyalogos terhelésű aknafedlap, de egyedi igény szerint módosítható esetleg hőszigetelt kivitel
- Lépcsőfok vagy létra beépítés a járható típusoknál
Milyen szerelvények kerülhetnek az aknába?
- Vízmérő elhelyezése igény szerint (főmérő vagy mellékmérő)
- Vízmérő előtti-utáni elzáró szerelvény, visszacsapó szelep
- Szűrő, ülepedő vagy by-pass ág kialakítása
- VIPAK gyűrű, lopásgátló megoldás
- Hőszigetelés, kábelátvezetés, érzékelő fogadás
Kapható vízmérővel együtt?
Természetesen! Az általunk készített vízóra aknák és műanyag tartályok igény esetén teljes vízmérős szerelvényezéssel is rendelhetők. A kínálatunk lefedi a leggyakoribb méreteket: DN13, DN20, DN25, DN32 egészen DN150-ig – így akár lakossági, akár ipari igényről van szó, biztosan találunk megfelelő megoldást.

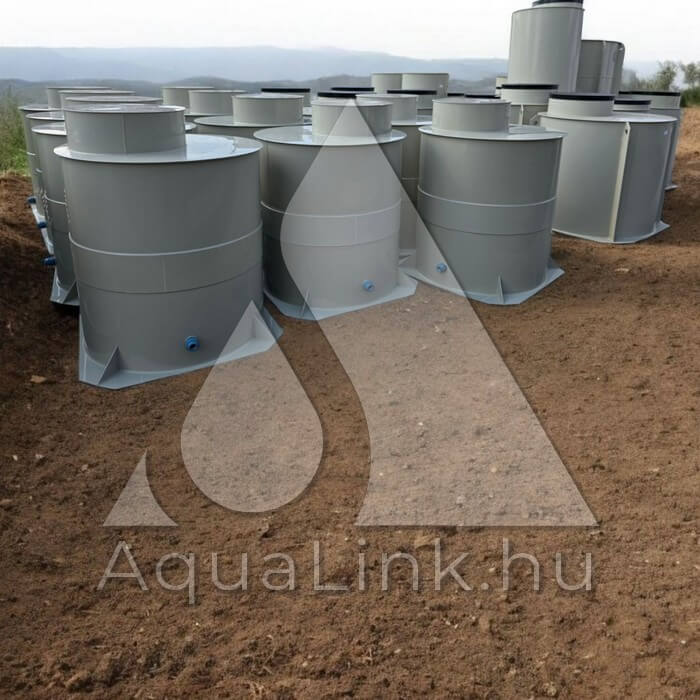

Járható műanyag vízmérő aknák ismertetése
A fogyasztói vízbekötésekre vonatkozó MSZ 22115:02 sz. szabvány előírja, hogy az olyan típusú mérőhelyeknél, ahol a leolvasás, karbantartás az aknában történik, az akna méretének lehetővé kell tennie a lejutást és a biztonságtechnikai szempontból megfelelő munkavégzést, szerelést. Ezért a járható vízmérő akna belső átmérője nem lehet kisebb, mint 1,00 m, a magasságának minimum 1,30 m-nek, a lebúvó nyílás átmérőjének minimum 0,60 m-nek, és az aknának lépcsővel ellátottnak kell lennie. A Magyar Szabvány előírja, hogy az előre gyártott műanyag vízmérő akna esetén szükséges a jogszabály szerinti alkalmazási engedély (NMÉ A78/2016).
Járható vízmérő aknáinkat két méretben gyártjuk PP lemezből. A varratok forrógázos extrúziós hegesztéssel készülnek. Az akna a fenéklemez feletti talajvíz hidrosztatikus nyomásának tartósan képes ellenállni. Az aknafedél PP lemezből készül keresztirányú merevítéssel. Terhelhetősége megegyezik a PE fedőével. Pontos méretezésének köszönhetően a bebúvó nyílás belső pereméhez szorosan illeszkedik. Az aknafedelek hőszigetelt kivitelben is rendelhetők. A szigetelésre szolgáló 3 cm vastag Nikecell lemez a fedél belsejében van elhelyezve, a mechanikai sérülésektől PP borítólemez védi.
Az akna teteje a névleges átmérőnek megfelelő méretű polipropilén lemez, a bebúvó nyílás mellett merevítve.
A fenékrész polipropilén lemezből van, a palásthoz hegesztve, felúszás ellen méretezve, merevítésekkel ellátva.
Hőszigetelt fedő
- A vízmérő akna 500, 600 mm átmérőjű fedele igény szerint hőszigetelt kivitelben is rendelhető. A szigetelés a fedél belsejében van elhelyezve és a mechanikai sérülések elkerülése érdekében minden oldalról műanyag lemez borítja.
- A szigetelés 3 cm vastag Nikecell lemez.
Járható vízmérő aknák méretválasztéka
Névleges Átmérő mm | Magasság mm | Aknafedél átmérő mm | Szigetelt fedél átmérő mm | Anyag típus |
940 | 1300 | 600 | 600 | PP |
1000 | 1300 | 600 | 600 | PP |
1200 | 1300 | 600 | 600 | PP |
A vízmérő aknába való lejutást az MSZ 15670 sz. szabványban előírtak szerinti lépcsőfokok segítik.
A hálózati- és fogyasztói vezetékek bekötése alul, az akna középvonalában, sugárirányban, a vízzáróan rögzített átmeneti idomokon keresztül történik. A csonk a fenéklemeztől 10 cm-re helyezkedik el. A vízmérő aknák bekötőcsonkját a helyi vízszolgáltatóhoz, illetve a fogyasztói igényekhez igazodva NA-25 – NA-160 méretekben készítjük el
A járható vízmérő aknáink LAKOSSÁGI vízbekötések kialakítására és IPARI méretű szerelvények beépítésére egyaránt alkalmasak.
Járható vízmérő aknák lakossági felhasználásra
A lakossági vízbekötések fogadására készített 900 és 1000 mm átmérőjű járható vízmérő aknák bekötőcsonkját DN-25, DN-32 és DN-40 méretekben készítjük el a helyi vízszolgáltatóhoz, illetve a fogyasztói igényekhez igazodva. A fenti bekötési méretek NA-13, NA-20, NA-25 és NA-32 vízmérő beépítésére adnak lehetőséget.

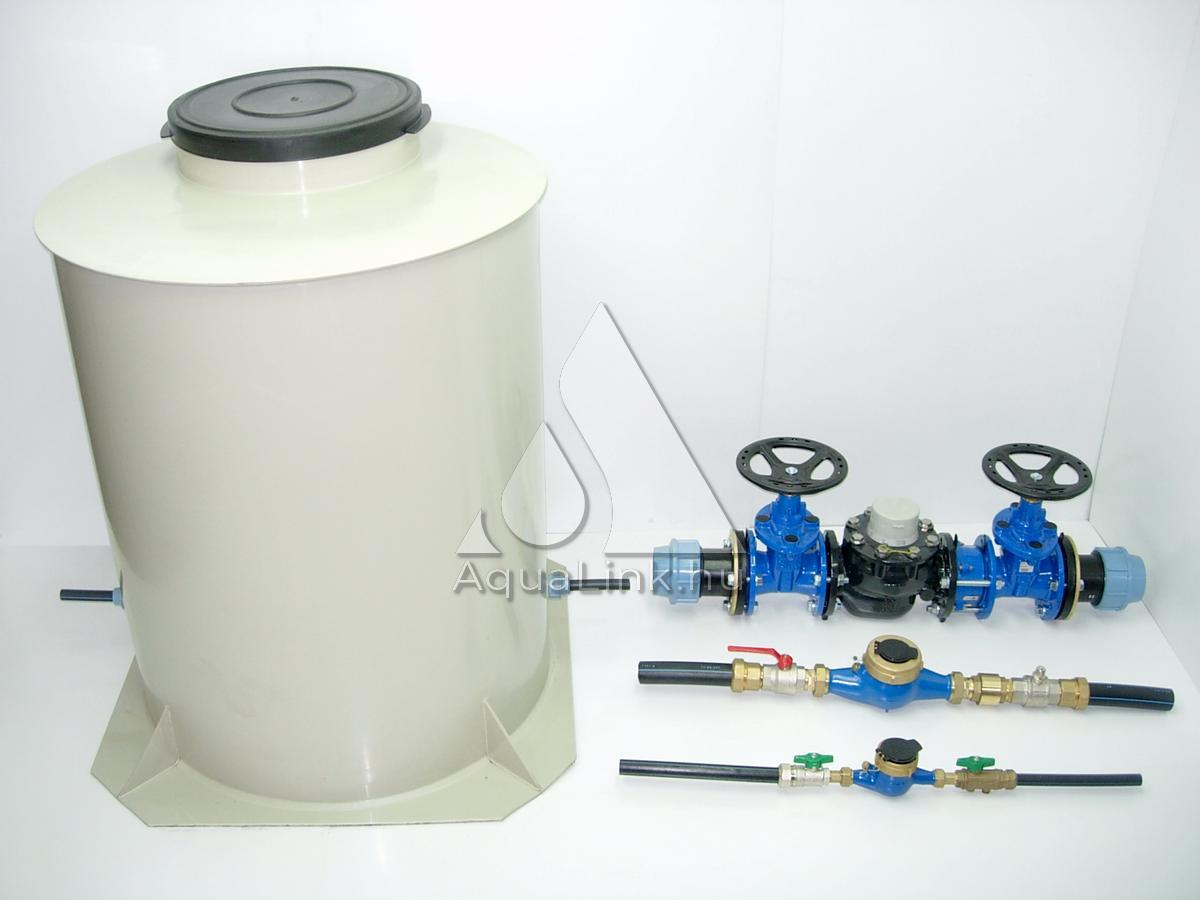

A járható vízmérő aknák rendelhetők bármilyen típusú szerelvénnyel csatlakozásra készen ( vízmérővel, elzárókkal, visszacsapó szeleppel, nyomáspróbázva ), vagy szerelvények nélkül is. Az illetéktelen vízvételezés megakadályozására a menetes kötések ragasztása mellett a sárgaréz KPE csatlakozó idomok szorító hollandereit VIPAK biztosító gyűrűvel látjuk el. Szerelvényezett vízmérő akna rendelése esetén – igény szerint – tartóbakokat helyezünk a szerelvények alá, így biztosítható a feszültségmentes szerelés.

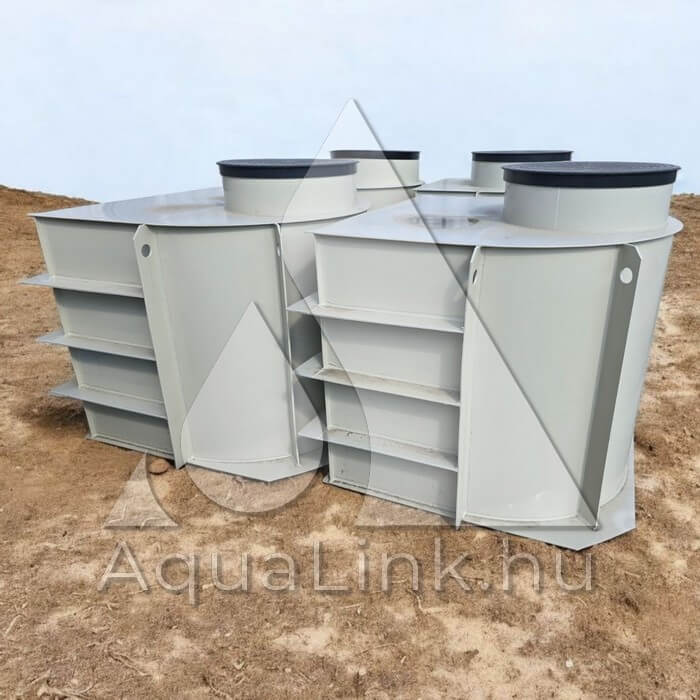

Egyedi méretű műanyag tárolótartály, mezőgazdasági egységébe kötelező előírás a kármentő tálca? Tervezze meg, mi legyártjuk.
Vízóra akna
Fontos tudnivalók
Vízóra akna ár?
Mivel országosan más és más az előírás, így vízóra akna vásárlás esetén kérjük kérjen árajánlatot!
- ÉMI tanúsított kivitel (Műszaki Értékelés)
- 4 év gyári garancia
- Komplett dokumentáció a telepítéshez és beépítéshez
